Czy znasz wymagania dotyczące płytek tytanowych klasy 2 do zbiorników ciśnieniowych?

W dzisiejszym blogu przedstawimy płytę tytanową klasy 2 w zastosowaniach w zbiornikach ciśnieniowych i rurociągach w przemyśle chemicznym, zapoznaj się ze wsparciem technicznym firmy dla klientów! W tekście głównym przedstawiona zostanie charakterystykaPłytka tytanowa klasy 2, zbiornik ciśnieniowy systemu odwróconej osmozy (RO), wymagania dotyczące systemu rurociągów dla płyty tytanowej klasy 2, płyta tytanowa w porównaniu z innymi materiałami, projektowanie i konserwacja z 4 aspektów!

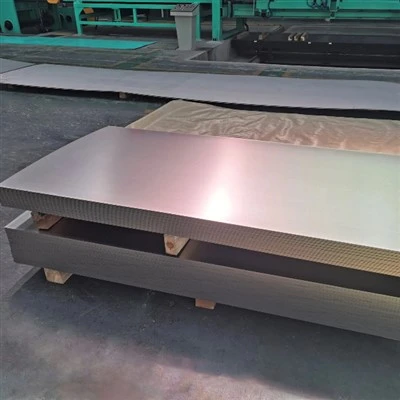

1. Charakterystyka i zastosowanie płyty tytanowej klasy 2



- Odporność na korozję

• Odporność na korozję chlorkową: tytan ma bardzo wysoką tolerancję na chlorki w wodzie morskiej i ściekach-o wysokim zasoleniu, co pozwala uniknąć awarii sprzętu z powodu wżerów lub pękania korozyjnego naprężeniowego.
• Odporność na kwasy i zasady: Pozostaje stabilny w wodzie o szerokim zakresie wartości pH (w tym w mediach kwaśnych i zasadowych), nadaje się do oczyszczania ścieków chemicznych lub odsalania wody morskiej.



- Właściwości mechaniczne

• Wytrzymałość i lekkość: Wytrzymałość na rozciąganie tytanu klasy 2 (większa lub równa 345 MPa) jest porównywalna ze stalą nierdzewną, ale gęstość (4,5 g/cm3) wynosi tylko 60% wytrzymałości stali nierdzewnej, co może zmniejszyć wagę sprzętu i obniżyć koszty konstrukcji wsporczych.



- Odporność na zmęczenie

• Wysokociśnieniowy system RO (ciśnienie robocze do 60-80 barów) w częstych cyklach naprężeniowych, tytan nie jest łatwy do pękania zmęczeniowego.



- Biokompatybilność i ochrona środowiska

• Nietoksyczny-, nie wytrącający się jonów metali, zgodny ze standardami uzdatniania wody pitnej i wody przeznaczonej do kontaktu z żywnością.



2. Zbiornik ciśnieniowy systemu RO, system rurociągów spełniający wymagania dotyczące płyty tytanowej klasy 2



Powłoka zbiornika ciśnieniowego

- Dostosowanie do środowiska wysokociśnieniowego: zbiorniki ciśnieniowe RO muszą wytrzymywać przepływ wody pod wysokim ciśnieniem (zwykle 6-8 MPa), a wysoka wytrzymałość i odporność na ciśnienie tytanu klasy 2 zapewniają długoterminową bezpieczną pracę.

- Odporność na korozję w wodzie morskiej: w zakładach odsalania zbiorniki tytanowe zapobiegają ryzyku wycieku spowodowanego erozją solną i wydłużają okres użytkowania do ponad 30 lat (znacznie więcej niż 10-15 lat stali nierdzewnej).



Interfejs obudowy membrany i struktura uszczelniająca

- Wydajność spawania: płyta tytanowa jest łatwa w spawaniu, umożliwia produkcję bezszwowych pojemników i ogranicza punkty wycieków.

- Niezawodność uszczelnienia: tytan ma dobrą kompatybilność z uszczelkami z żywicy epoksydowej i gumy, aby uniknąć korozji galwanicznej.



Rurociąg wysokiego ciśnienia

- Odporność na korozję: twardość tytanu i warstwa tlenku na powierzchni są odporne na erozję cząstek w-szybkim przepływie wody.

- Konstrukcja o niskim oporze przepływu: wewnętrzna ścianka tytanowej rurki jest gładka, co zmniejsza utratę ciśnienia wody i poprawia efektywność energetyczną systemu.



3. Analiza porównawcza z powszechnymi materiałami



Praktyczny przypadek zastosowania:

1. Instalacja odsalania na Bliskim Wschodzie

Tytanowe zbiorniki ciśnieniowe i rury są używane do transportu wody morskiej o zawartości soli 40 000 ppm i od 10 lat nie zgłoszono żadnych raportów o wyciekach korozyjnych.

2. Projekt ponownego wykorzystania ścieków w parku przemysłu chemicznego w Chinach

Zastosowanie tytanowych systemów RO do oczyszczania ścieków zawierających jony chlorkowe i siarczany ma żywotność 25 lat i zmniejsza koszty konserwacji o 40%.



4. Sugestie dotyczące projektu i konserwacji

Optymalizacja procesu spawania

• Spawanie łukiem argonowym (TIG) i ścisła kontrola czystości gazu ochronnego w celu uniknięcia utleniania spoiny.



Środki zapobiegające korozji galwanicznej

• Unikaj bezpośredniego kontaktu tytanu z miedzią lub stalą węglową i do izolacji używaj uszczelek lub powłok izolacyjnych.



Ocena ekonomiczna

• Pomimo dużej początkowej inwestycji w tytan (około 3-5 razy więcej niż w przypadku stali nierdzewnej), jego niskie koszty konserwacji i długa żywotność pozwalają osiągnąć równowagę kosztów w ciągu 5-8 lat.



Tytan klasy 2 jest materiałem wybieranym do scenariuszy uzdatniania wody o wysokim zasoleniu i korozyjności w zbiornikach ciśnieniowych i systemach rurociągów systemów RO ze względu na doskonałą odporność na korozję, lekką konstrukcję i długą żywotność. Zwłaszcza w dziedzinie odsalania wody morskiej i chemicznego oczyszczania ścieków sprzęt tytanowy może znacznie zmniejszyć ryzyko przestojów i koszty całego cyklu życia, a także stanowi kluczowy wybór technologii poprawiający niezawodność i ekonomikę systemów uzdatniania wody.
