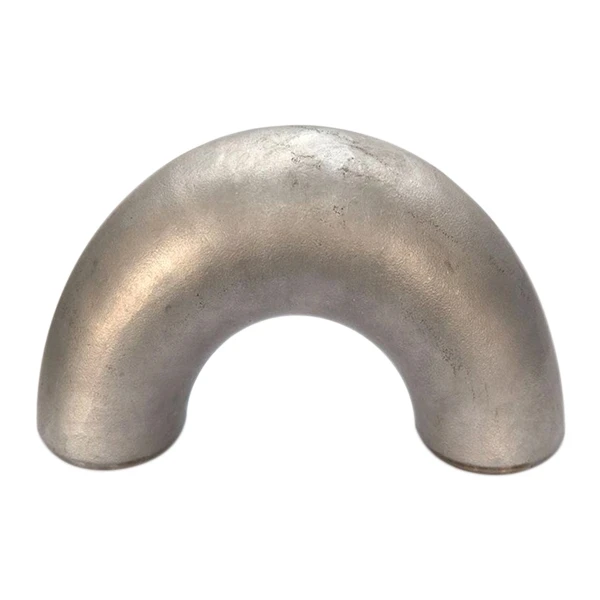

Tytanowy 180-stopniowy łokieć

Tytanowy łokieć {{0}} stopni odnosi się do produktu łokciowego, którego kąt gięcia osiąga 180 stopni. Zgodnie z promieniem krzywizny można go podzielić na długi promień łokcia 180 stopni i krótki promień łokcia 180 stopni. Długi promień odnosi się do zewnętrznej średnicy rury, której promień krzywizny jest równy 1,5 raza, czyli R=1.5D. Krótki promień łokcia odnosi się do jego promienia krzywizny równego zewnętrznej średnicy rury, czyli R=1.0D, (R to promień, D to średnica łokcia). Oczywiście różne łokcie 180- stopni można również dostosować do różnych promieni krzywizny.



W układzie rurociągu zazwyczaj właściwe jest użycie połączenia kolankowego o długim promieniu, kolano o krótkim promieniu jest zwykle używane w miejscach instalacji rurociągu, gdy jest bardziej kompaktowe lub w celu obniżenia kosztów. W przypadku użycia łokcia o krótkim promieniu jego ciśnienie robocze nie powinno przekraczać 0.8 razy ciśnienia łokcia o długim promieniu o tej samej specyfikacji.



ŁOKĄT DO SPAWANIA 45/90/180 STOPNI



Kolana do spawania czołowego zgodne z normą ASME B16.9 są produkowane w szerokim zakresie wymiarów (kombinacji średnicy zewnętrznej i grubości ścianki), aby pasować do rur ze stopów węgla i stali o średnicy od 2 do 48 cali (i większej) zgodnych z normą ASME B36.10 i ASME B36.19.



Niektóre specjalne rodzaje kolanek rurowych to:



Kolanko redukcyjne: zamiast połączenia standardowego kolanka i koncentrycznej redukcji stosuje się łącznik rurowy z wlotem i wylotem o dwóch różnych średnicach.



łokieć kątowy: łokieć o dużych rozmiarach, montowany poprzez łączenie płyt stalowych



ŁOKIEĆ KRÓTKI VS. DŁUGI PROMIEŃ



Łokcie dzielą się na dwie grupy, które definiują odległość, na jaką zmieniają kierunek; linia środkowa jednego końca do przeciwległej ściany. Jest to znane jako odległość „od środka do ściany” i jest równoważne promieniowi, przez który łokieć jest zgięty.



Odległość od środka do powierzchni dla łokcia o „długim” promieniu, w skrócie LR, zawsze wynosi „1,1/2 x nominalny rozmiar rury (NPS) (1,1/2D)”, podczas gdy odległość od środka do powierzchni dla łokcia o „krótkim” promieniu, w skrócie SR, wynosi nawet nominalny rozmiar rury.



Procesy produkcyjne kolanek rurowych:



Kolana spawane doczołowo 180 stopni mogą być produkowane na różne sposoby, z których najważniejsze to „metoda trzpieniowa” i „formowanie na zimno” (inne metody to formowanie eliptyczne i metoda spawania dwustronnego).



Trzy najpopularniejsze rodzaje kolan w instalacjach rurowych to kolana 45, 90 i 180 stopni (lub kolana powrotne).



Materiał: Specjalny stop, Stal nierdzewna Super Duplex, Stal nierdzewna, Stal węglowa, Tytan



W wielu kwasowych, zasadowych i silnie kwasowych cieczach łokieć tytanowy 180 stopni wykazuje doskonałą odporność na korozję. Ponadto tytan charakteryzuje się małą gęstością, wysoką wytrzymałością, niską wagą sprzętu, jasną i czystą powierzchnią, brakiem brudu, łatwością czyszczenia i czyszczenia.



Kolana 180-stopniowe z tytanu są powszechnie stosowane w przemyśle chemicznym, naftowym, metalurgicznym, lekkim, w instrumentach, w energetyce, w odsalaniu wody morskiej, w sprzęcie medycznym, w produkcji soli z chlorem alkalicznym, w galwanizacji, koksowaniu, w nawozach sztucznych itp.



Zastosowanie tytanowego łokcia 180-stopnia

Rury i przewody dla przemysłu petrochemicznego

Przemysł farmaceutyczny

Przemysł spożywczy

Przemysł lotniczy i kosmiczny

Branża dekoracji architektonicznych

Branża rurociągów naftowych i gazowych
